Автоматические размеры в Revit — LT-DC
Автоматическая простановка цепочки размеров по светильникам в один клик
settings_suggestФункционал
- check_circlePCA-алгоритм определения оси расстановки
- check_circleПростановка размеров до стен и между светильниками
- check_circleПоддержка дуговой и линейной расстановки
- check_circleРабота с любыми стандартными типами размеров Revit
infoСистемные требования
inputВходные данные
account_treeЛогика работы
- 01
PCA-алгоритм определяет ось ряда по точкам вставки выбранных светильников.
- 02
Точки проецируются на ось и сортируются вдоль направления цепочки.
- 03
При включённой опции ищутся ближайшие стены перпендикулярно оси.
- 04
В одной транзакции создаётся цепочка размеров выбранного типа.
Кому подходит LT-DC
LT-DC — плагин для Autodesk Revit, который автоматически строит размерные цепочки по светильникам. Он избавляет инженеров ЭОМ и светотехников от рутинного проставления размеров до стен и между приборами на потолочных планах. Выберите ряд светильников — LT-DC сам определит ось расстановки (PCA-алгоритм) и проставит цепочку размеров в один клик.
Размеры в Revit, которые вручную отнимают по 20–30 минут на лист, LT-DC проставляет за секунды и одинаково корректно работает с линейными и дуговыми рядами, с любыми стандартными типами размеров. Плагин поддерживает Revit 2025 и 2026. Разовая покупка 600 ₽, без подписки; для полной автоматизации раздела освещения есть комплект с LT-PL и LT-GR.
Хотите сначала разобраться, как это делается вручную? В блоге есть пошаговый разбор: как поставить размеры на 3D-виде в Revit — задать рабочую плоскость, выбрать стену и проставить размерные цепочки на аксонометрии.
Для юрлиц и от 3 лицензий — support@ars-bim.ru
Как это работает
Выберите светильники на плане (один или несколько рядов)

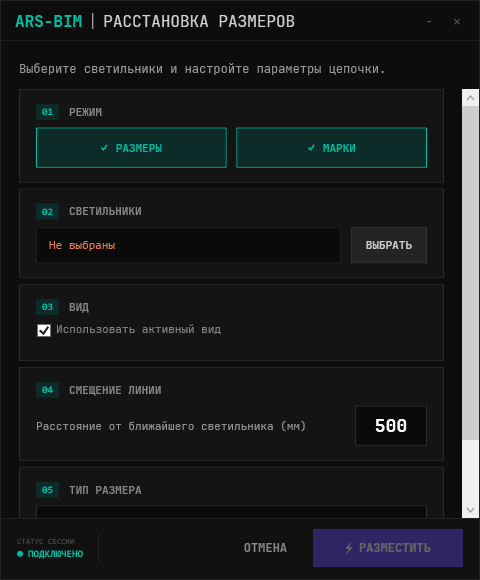

Запустите LT-DC через вкладку ARS-BIM
Цепочка размеров проставляется автоматически
